Комплекс артилерійської розвідки 1Б75 «Пеніцилін» поєднує акустичні сенсори та тепловізійні камери для пасивного виявлення вогневих позицій ствольної артилерії, мінометів, реактивних систем залпового вогню та стартових установок тактичних ракет. Система визначає координати цілей за час, що не перевищує п’яти секунд, передає дані на відстань до 40 кілометрів і забезпечує коригування вогню власної артилерії без випромінювання радіохвиль.
Застосування комплексу базується на реєстрації звукових хвиль від пострілів та розривів снарядів у поєднанні з фіксацією теплових сплесків від дульного полум’я та вибухів. Такий підхід робить систему малопомітною для засобів радіоелектронної боротьби та дозволяє працювати цілодобово в широкому діапазоні температур — від мінус 40 до плюс 50 градусів Цельсія.
Комплекс встановлено на чотиривісному шасі «КамАЗ» з гідравлічними домкратами для горизонтування, підйомною щоглою та виносними акустичними модулями. Перші зразки надійшли до військ наприкінці 2020 року після завершення випробувань у 2018-му, а з 2022 року з’являються згадки про його використання в умовах інтенсивних бойових дій.
Еволюція методів артилерійської розвідки: від механічних труб до багатосенсорних цифрових систем
Під час Першої світової війни артилерійські позиції намагалися визначати за допомогою звукових далекомірів — систем з кількох мікрофонів, з’єднаних дротами з центральним постом. Обчислення виконували вручну за різницею часу приходу звуку, а точність залежала від кваліфікації розрахунку та метеорологічних умов. Такі системи вже тоді дозволяли фіксувати ворожі гармати на відстані кількох кілометрів, але вимагали значного часу на обробку та були вразливими до перешкод.
У міжвоєнний період та під час Другої світової війни з’явилися вдосконалені акустичні станції з кращою чутливістю та частковою автоматизацією. Проте справжній прорив стався з появою цифрових процесорів і можливістю швидкого розв’язання систем рівнянь. Сучасні комплекси, такі як 1Б75, додають до акустики тепловізійний канал, що підтверджує подію за інфрачервоним випромінюванням дульного полум’я або вибуху.
Перехід від чисто акустичних до гібридних звукотеплових систем зумовлений потребою підвищити надійність у складних умовах — коли звук може викривлятися атмосферними явищами, а візуальне або радіолокаційне виявлення стає ризикованим через активні засоби протидії. Сьогодні алгоритми класифікації подій дозволяють розрізняти постріли різних типів озброєння та відкидати фонові шуми.
Принцип дії звукотеплового комплексу: акустична локація та тепловізійне підтвердження
Звукова хвиля від пострілу поширюється зі швидкістю приблизно 340 метрів за секунду за стандартних умов, проте ця величина змінюється з температурою повітря та напрямком вітру. Комплекс використовує чотири виносні звукотеплові локатори, розміщені на ґрунті за певною геометрією. Різниця часу прибуття сигналу до кожного сенсора дає можливість побудувати гіперболи, перетин яких вказує на ймовірне місцезнаходження джерела звуку — метод, відомий як різницево-часова локація (TDOA).
Тепловий канал доповнює акустику. Інфрачервоні камери реєструють раптовий сплеск температури від порохових газів або розриву снаряда. Це дозволяє не лише підтвердити, що зафіксований звук справді походить від артилерійського пострілу, а й отримати додатковий напрямок на ціль за візуальним каналом. Об’єднання даних у бортовому обчислювальному комплексі зменшує кількість хибних спрацювань і прискорює видачу координат.
Система здатна одночасно обробляти сигнали від кількох цілей, розраховувати місця падіння снарядів противника та передавати дані для коригування вогню однієї батареї або послідовно для всього дивізіону. Повна автоматизація процесу мінімізує вплив людського фактора на етапі розпізнавання та обчислень.
Система обробляє сигнали від чотирьох звукотеплових локаторів та дванадцяти камер за лічені секунди, видаючи координати з точністю, достатньою для ефективного контрбатарейного вогню.
Конструктивні особливості та технічні характеристики 1Б75 «Пеніцилін»

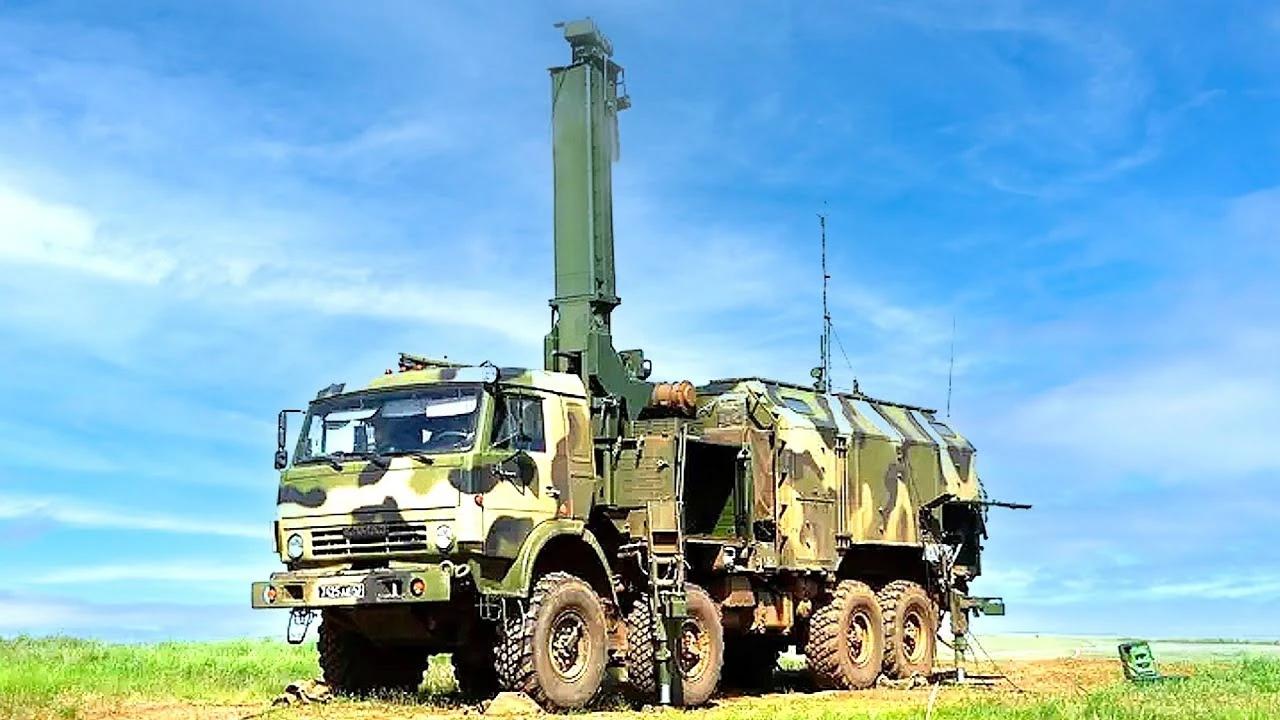

Комплекс розміщено на шасі «КамАЗ» з додатковими домкратами для швидкого горизонтування платформи. На машині встановлено контейнер типу КУНГ з апаратурою обробки, місцями для екіпажу та автономним генератором живлення. Підйомна щогла несе оптико-електронний модуль з шістьма звичайними та шістьма тепловізійними камерами високої швидкості зйомки.
Чотири акустичні модулі виносяться на відстань від машини та з’єднуються кабелями. Їхнє розміщення за схемою, що забезпечує оптимальну геометрію баз, дозволяє досягати високої точності визначення координат. Дальність радіозв’язку з абонентами сягає 40 кілометрів. Час розгортання та згортання комплексу становить лічені хвилини, що важливо для мобільності в умовах контрбатарейної боротьби.
Робочий діапазон температур — від мінус 40 до плюс 50 градусів Цельсія — дає змогу експлуатувати систему в більшості кліматичних зон без додаткових заходів. Повна автоматизація включає алгоритми фільтрації перешкод та класифікації типів цілей, що зменшує навантаження на операторів.
Порівняння з радарними та іншими системами контрбатарейної розвідки
Пасивний характер роботи «Пеніциліну» відрізняє його від більшості радарних станцій контрбатарейної боротьби. Радар випромінює електромагнітні хвилі, отримує відбиток і розраховує дальність та азимут. Це дає високу точність, але робить систему помітною для засобів радіоелектронної розвідки та вразливою до постановки перешкод.
| Система | Принцип роботи | Орієнтовна дальність виявлення | Вразливість до РЕБ та основні особливості |
|---|---|---|---|
| 1Б75 «Пеніцилін» | Пасивний (акустика + тепловізія) | До 25 км | Низька (немає випромінювання); залежить від метеоумов; швидка обробка; важко виявити до передачі даних |
| AN/TPQ-36 Firefinder (США) | Активний радар | 18–30 км (залежно від типу цілі) | Висока (випромінює); чутливий до перешкод та протирадарних ракет; висока точність у хороших умовах |
| 1Л219 «Зоопарк-1» (РФ) | Активний радар | 15–25 км | Висока (випромінювання); працює в складних метеоумовах; може бути виявлений противником |
| Класичні акустичні системи (історичні) | Пасивний (тільки акустика) | 5–15 км | Низька; низька швидкість обробки; сильна залежність від вітру та рельєфу; менша точність |
Порівняння показує, що пасивні системи на кшталт «Пеніциліну» краще зберігають живучість у середовищі з розвиненою радіоелектронною боротьбою, тоді як радари забезпечують пряме вимірювання дальності та меншу залежність від атмосферних умов. Вибір конкретного засобу залежить від загальної архітектури розвідки та очікуваних загроз.
Обмеження в реальних умовах експлуатації та типові непорозуміння
Атмосферні явища суттєво впливають на поширення звуку. Сильний вітер може зміщувати акустичний фронт, а температурні інверсії — створювати зони «тіньового» поширення або, навпаки, ducting, коли звук поширюється далі звичайного. У таких випадках точність падає, і система може потребувати додаткового підтвердження з інших джерел розвідки.
Рельєф місцевості та рослинність здатні екранувати звукові хвилі або створювати множинні відбиття, ускладнюючи визначення координат. У міській забудові або на пересіченій місцевості ефективність акустичного каналу знижується. Тепловий канал частково компенсує це, але також має обмеження при сильному тумані або дощі, хоча інфрачервоне випромінювання від вибуху залишається помітним.
Поширені помилки та міфи:
- Твердження, що комплекс «бачить усе і завжди». Насправді ефективність залежить від метеорологічних умов, геометрії розміщення сенсорів та інтенсивності ворожого вогню — масовані залпи можуть перевантажувати алгоритми класифікації.
- Уявлення про абсолютну невразливість до протидії. Хоча система пасивна, сам носій має теплову та акустичну сигнатуру, а радіопередача даних може бути перехоплена або заглушена. Використання маскування та режимів роботи з мінімальним випромінюванням зменшує ризики.
- Переоцінка дальності в усіх умовах. Заявлені 25 кілометрів досягаються за сприятливих обставин; у реальності дальність може бути меншою залежно від типу цілі та середовища.
У практиці аналізу відкритих джерел зустрічаються випадки, коли ефективність подібних систем суттєво зростала після інтеграції з безпілотниками та іншими засобами підтвердження.
Практичне застосування комплексу в сучасних бойових сценаріях
Розгортання комплексу починається з вибору позиції з достатнім простором для виносу акустичних модулів та підйому щогли. Екіпаж виконує горизонтування, перевіряє зв’язок сенсорів та запускає систему самодіагностики. Після цього комплекс переходить у режим чергування, автоматично реєструючи події та формуючи цілевказання.
Для тих, хто тільки знайомиться з темою контрбатарейної боротьби, головне зрозуміти, що «Пеніцилін» дозволяє артилерії відповідати на ворожий вогонь швидше та точніше, не видаючи себе активним випромінюванням. Це підвищує живучість власних батарей у умовах, коли кожна хвилина на відкритій позиції може стати критичною.
Фахівці з радіолокації та систем розвідки звертають увагу на алгоритми злиття даних. Поєднання TDOA з тепловізійним пеленгом дає можливість класифікувати цілі за типом (міномет, гаубиця, РСЗВ) та оцінювати ймовірність влучання. Це особливо цінно при роботі в режимі «стріляй і тікай», коли час на відповідь обмежений.
У повідомленнях про застосування комплексу з 2022 року згадується його використання для виявлення позицій ствольної артилерії та реактивних систем, з подальшим наведенням вогню по них у парі з далекобійними гарматами. Система також допомагає коригувати власний вогонь за результатами розривів снарядів.
Відповіді на типові питання про можливості та особливості «Пеніциліну»
Яка реальна точність визначення координат?
Офіційні характеристики вказують на час видачі координат не більше п’яти секунд. Точність залежить від умов, але достатня для ефективного контрбатарейного вогню. Конкретні значення кругової ймовірної помилки в відкритих джерелах зазвичай не розкриваються.
Чи можна виявити або заглушити комплекс?
Пасивний принцип роботи робить його важко виявлюваним до моменту радіопередачі даних. Радіоканал можна мінімізувати або використовувати спрямовані антени. Теплова сигнатура машини маскується стандартними засобами. Повністю нейтралізувати систему складно через поєднання двох незалежних каналів виявлення.
Чим «Пеніцилін» відрізняється від радарів типу «Зоопарк»?
Радарні станції активні — вони випромінюють і приймають відбиті сигнали. «Пеніцилін» пасивний, тому менш помітний, але його робота сильніше залежить від атмосфери та рельєфу. Радар краще працює в складних метеоумовах, пасивна система — у середовищі з потужною радіоелектронною боротьбою.
Скільки таких комплексів поставлено військам?
Точні цифри в відкритих джерелах відсутні. Відомо, що перші комплекси надійшли у 2020 році, а з 2022 року з’являються регулярні згадки про їх застосування в бойових умовах. Кількість, ймовірно, обмежена і розподілена між окремими з’єднаннями.
Чи працює система вночі та в погану погоду?
Так. Тепловізійні камери забезпечують виявлення цілодобово. Акустичний канал працює незалежно від освітлення, хоча сильний дощ або сніг можуть дещо послаблювати звукові сигнали. Діапазон робочих температур охоплює більшість кліматичних умов.
Роль пасивних систем розвідки в умовах інтенсивної радіоелектронної боротьби
У сучасних конфліктах, де засоби радіоелектронної боротьби та безпілотні системи відіграють ключову роль, пасивні методи виявлення набувають особливої цінності. Вони не створюють додаткового електромагнітного фону, який можна запеленгувати або придушити, і тому краще зберігають елемент несподіванки для противника.
Комплекс «Пеніцилін» демонструє тенденцію до гібридизації сенсорів: поєднання акустики, тепловізії та потужних алгоритмів обробки дозволяє отримувати надійну інформацію навіть за часткової відсутності одного з каналів. Такий підхід може бути масштабованим — майбутні модернізації здатні інтегрувати додаткові сенсори, наприклад, сейсмічні або покращені алгоритми штучного інтелекту для класифікації.
У ширшому контексті розвитку артилерійських систем пасивні розвідувальні комплекси стають частиною мережецентричної архітектури, де дані з різних джерел — акустичних, оптичних, супутникових — об’єднуються в єдину картину поля бою. Це підвищує стійкість усієї системи до втрат окремих елементів та дозволяє артилерії зберігати ефективність навіть у середовищі з високою щільністю загроз.
