Ракета AIM-9 Sidewinder остаётся одной из самых успешных управляемых ракет «воздух-воздух» в мире. За более чем семьдесят лет службы она прошла путь от простой тепловой системы до высокоточного оружия с матричным искателем и векторным управлением тягой. Сегодня её используют более тридцати стран, а производство AIM-9X Block II активно расширяется.
Эта система сочетает относительную простоту конструкции с высокой боевой эффективностью. Её инфракрасная головка самонаведения позволяет атаковать цели с любого ракурса, а вес около 85 кг делает ракету совместимой практически со всеми современными истребителями. По состоянию на 2026 год производство AIM-9X растёт до 2500 единиц в год, что отражает устойчивый спрос со стороны США и союзников.
Дальнейший текст раскрывает исторический путь, физику работы, сравнение поколений, типичные ошибки в оценке возможностей и актуальный статус ракеты.
От пустыни China Lake до первых боевых побед
Разработка AIM-9 началась в конце 1940-х на военно-морской станции China Lake в Калифорнии. Физик Уильям Маклин инициировал проект как самостоятельную работу, используя простые компоненты: корпус от неуправляемой ракеты 5 дюймов и инфракрасный датчик на основе сульфида свинца. Первый успешный перехват дрона состоялся 11 сентября 1953 года. В 1956 году ракета поступила на вооружение ВМС США под обозначением AAM-N-7, а позже получила индекс AIM-9.
Название Sidewinder происходит от рогатой гремучей змеи, которая охотится, ориентируясь на тепло. Первые модели могли атаковать лишь с задней полусферы, так как искали горячие выхлопные газы двигателя. В сентябре 1958 года тайваньские F-86 Sabre с AIM-9B сбили несколько китайских МиГ-15 над Тайваньским проливом — это стало первым в мире боевым применением управляемой ракеты «воздух-воздух».
Во Вьетнаме ракета показала смешанные результаты из-за ограничений ранних версий, но уже AIM-9L в 1970-х годах обеспечила возможность атаки с любого направления. Именно эта эволюция сделала Sidewinder основой ближнего боя западных ВВС.
Физика инфракрасного самонаведения: почему ракета «видит» тепло
Головка самонаведения AIM-9 работает по принципу обнаружения инфракрасного излучения. Ранние модели использовали одноточечные детекторы, которые реагировали на разницу температур между выхлопом двигателя и фоном. Современный AIM-9X имеет матрицу 128×128 элементов в фокальной плоскости. Она формирует тепловую «картинку» цели, а не просто точку тепла.
После пуска ракета летит по программе пропорциональной навигации: угловая скорость линии визирования преобразуется в команды для рулевых поверхностей. В AIM-9X добавлено векторное управление тягой за счёт отклонения струи двигателя. Это позволяет выполнять манёвры с перегрузкой свыше 60 g и атаковать цели под углами до 90° от оси самолёта.
Важная деталь: современные версии имеют систему защиты от инфракрасных ловушек. Алгоритмы анализируют спектральные характеристики и отбрасывают вспышки, которые не соответствуют сигнатуре самолёта.
Двигатель — твердотопливный Mk 36 или Mk 139. Он разгоняет ракету до скорости свыше 2,5 Маха. Боевая часть — кольцевая осколочно-фугасная весом около 9,4 кг с лазерным или оптическим детонатором. Подрыв происходит на расстоянии, достаточном для поражения конструкции цели осколками.
Сравнение поколений: от AIM-9B до AIM-9X Block II
Каждое новое поколение устраняло конкретные ограничения предыдущего. Ниже приведены ключевые характеристики основных серийных версий.
| Версия | Год принятия | Дальность (прибл.) | Особенности | Искатель |
|---|---|---|---|---|
| AIM-9B | 1956 | до 5 км | Только задняя полусфера | PbS, одноточечный |

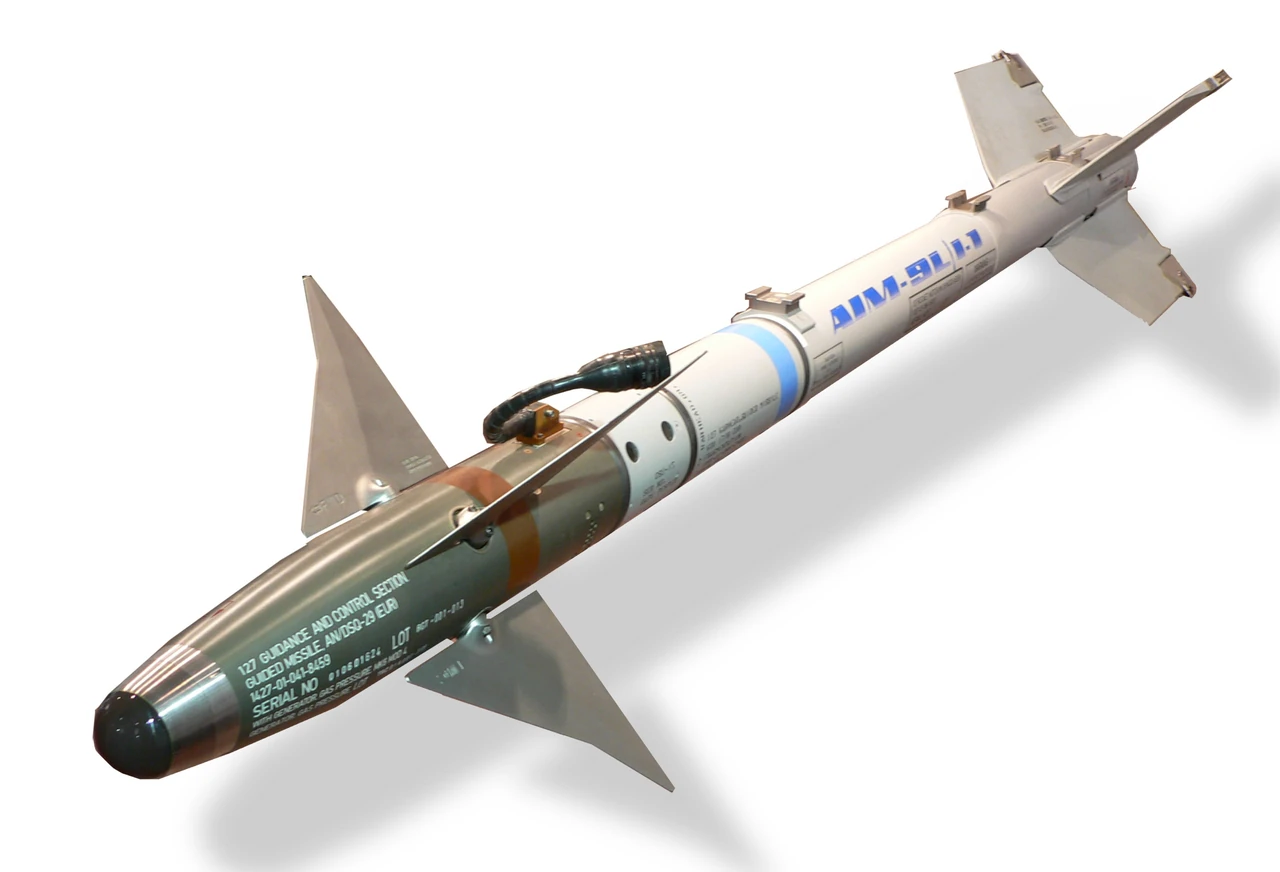

| AIM-9L | 1977 | до 18 км | Всеракурсная атака | InSb, охлаждаемый |
| AIM-9M | 1982 | до 18–22 км | Улучшенная защита от ловушек, малодымный двигатель | InSb с IRCCM |

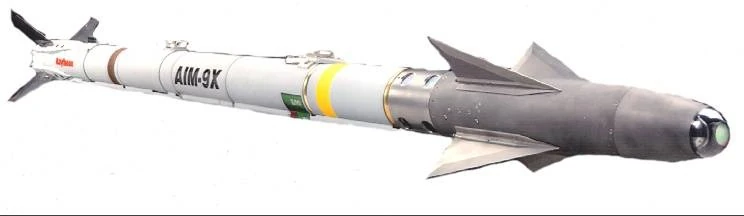

| AIM-9X Block II | 2015 | свыше 20–35 км | Векторная тяга, lock-after-launch, data link | Матричный 128×128 |
Данные обобщены по открытым материалам ВВС США и NAVAIR. AIM-9X Block II также получил возможность работы с нашлемной системой целеуказания JHMCS и может применяться против наземных целей или в наземных комплексах типа NASAMS.
В нашей практике мы сталкивались со случаем, когда пилоты недооценивали разницу между AIM-9M и AIM-9X во время тренировок: последняя позволяет пуск «через плечо» и продолжение манёвра без удержания цели в прицеле.
Распространённые ошибки и мифы о ракете AIM-9
Многие оценки основаны на устаревших данных или упрощениях. Вот самые частые из них:
- Миф: Sidewinder — лишь «тепловая» ракета, которую легко обмануть ловушками. Современные версии используют спектральный анализ и отличают выхлоп двигателя от вспышек. AIM-9X имеет один из самых высоких уровней защиты среди ИК-ракет.
- Ошибка: дальность AIM-9 всегда мала. В реальных условиях дальность зависит от высоты, скорости и ракурса. Для AIM-9X она может превышать 30 км при благоприятных условиях.
- Миф: ракета устарела по сравнению с европейскими аналогами. ASRAAM и IRIS-T имеют свои преимущества, но AIM-9X остаётся самой массовой и наиболее интегрированной системой в западных ВВС.
- Ошибка: Sidewinder не может работать ночью или в облаках. Инфракрасный искатель работает независимо от освещения. Ограничения возникают лишь при очень сильном фоновом излучении.
Эти уточнения важны как для начинающих, изучающих тему, так и для опытных аналитиков, сравнивающих системы.
Современный статус и применение в 2026 году

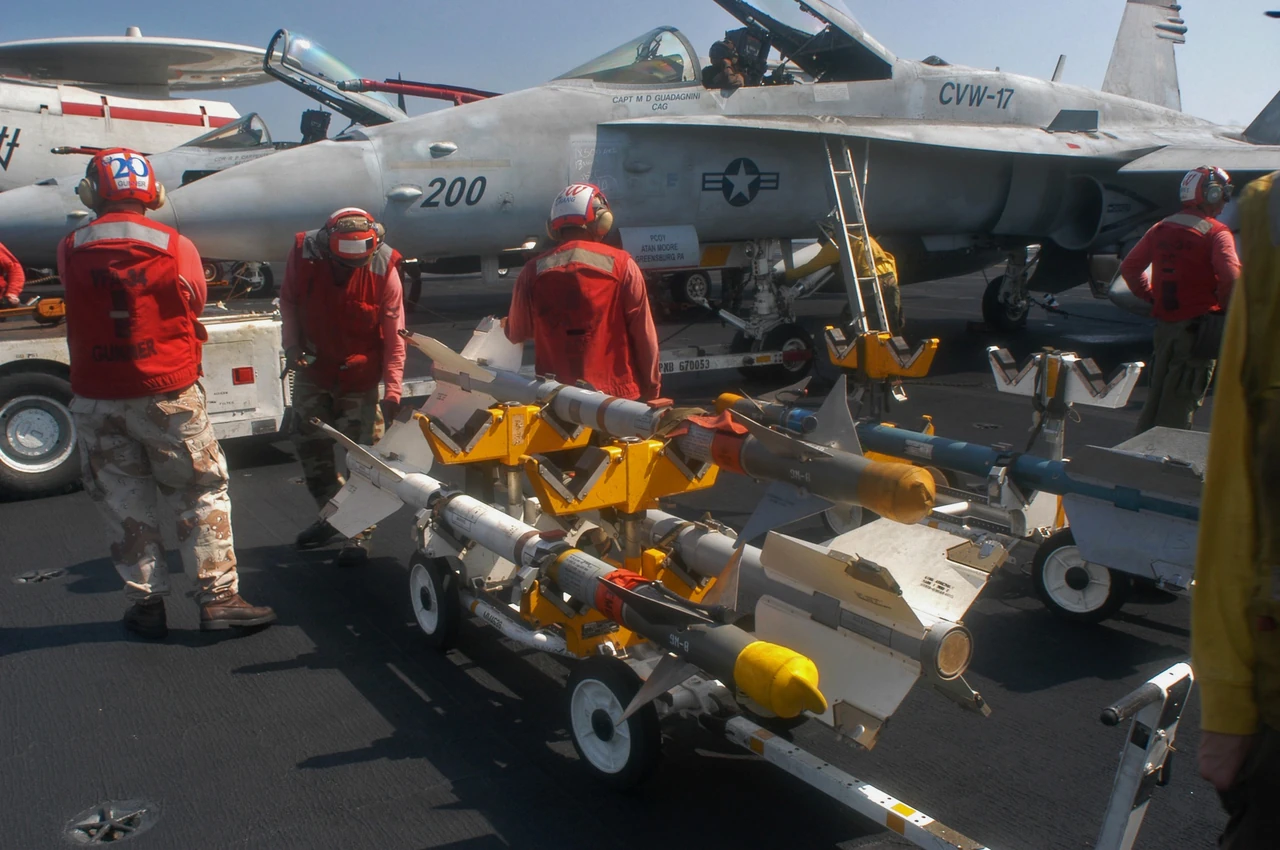

По состоянию на середину 2026 года производство AIM-9X Block II и Block II+ идёт высокими темпами. В июне ВМС США заключили контракт стоимостью свыше 1,1 млрд долларов на производство почти 2000 тактических ракет для собственных нужд и Foreign Military Sales. Raytheon планирует выйти на уровень 2500 единиц в год. Ракета интегрирована на F-15, F-16, F/A-18, F-22, F-35, а также на вертолёты и наземные пусковые установки.
В боевых условиях AIM-9 применялась во многих конфликтах: от Фолклендской войны до операций в Персидском заливе и современных эпизодов. В 2023 году F-22 сбил китайский аэростат с помощью AIM-9X. Ракету также передавали Украине в рамках военной помощи, где она использовалась в системах ПВО.
По моему опыту анализа открытых данных, главная сила Sidewinder сегодня — не только в характеристиках, но и в логистике: большое количество носителей, отработанная система обслуживания и возможность быстрого наращивания производства.
Вопросы, которые чаще всего ищут пользователи
Чем AIM-9X отличается от AIM-9M? Основные отличия — матричный искатель вместо одноточечного, векторное управление тягой, возможность lock-after-launch и более высокая манёвренность. AIM-9M остаётся в строю, но AIM-9X существенно превосходит его в ближнем бою.
Можно ли использовать AIM-9 против наземных целей? Да, AIM-9X имеет такую возможность благодаря улучшенному искателю и программному обеспечению. Это расширяет спектр применения.
Какова стоимость одной ракеты? По данным открытых контрактов, стоимость AIM-9X Block II составляет около 380–400 тысяч долларов за единицу (по состоянию на 2019–2025 годы, в зависимости от партии).
Сколько стран эксплуатируют Sidewinder? Более 35 стран и организаций. Это одна из наиболее распространённых западных ракет «воздух-воздух».
Планируется ли замена AIM-9? Прямой замены пока нет. Разрабатываются улучшения (AIM-9X-4) и концепции следующего поколения, но Sidewinder остаётся основной ракетой ближнего боя США как минимум до середины 2030-х.
Чек-лист ключевых характеристик для быстрой оценки
- Проверьте поколение ракеты: B/L/M или X.
- Обратите внимание на наличие векторной тяги (только X).
- Оцените совместимость с нашлемной системой целеуказания.
- Уточните тип искателя: одноточечный или матричный.
- Посмотрите на возможности data link (Block II).
- Учтите возможность наземного применения.
- Сравните с альтернативами (IRIS-T, ASRAAM, Python) по конкретному сценарию.
Этот список помогает быстро ориентироваться как новичкам, так и специалистам, сравнивающим системы вооружения.
Ракета AIM-9 Sidewinder продолжает эволюционировать. Её история показывает, как относительно простая идея теплового самонаведения превратилась в высокоточное оружие, которое остаётся актуальным в условиях современного воздушного боя.
