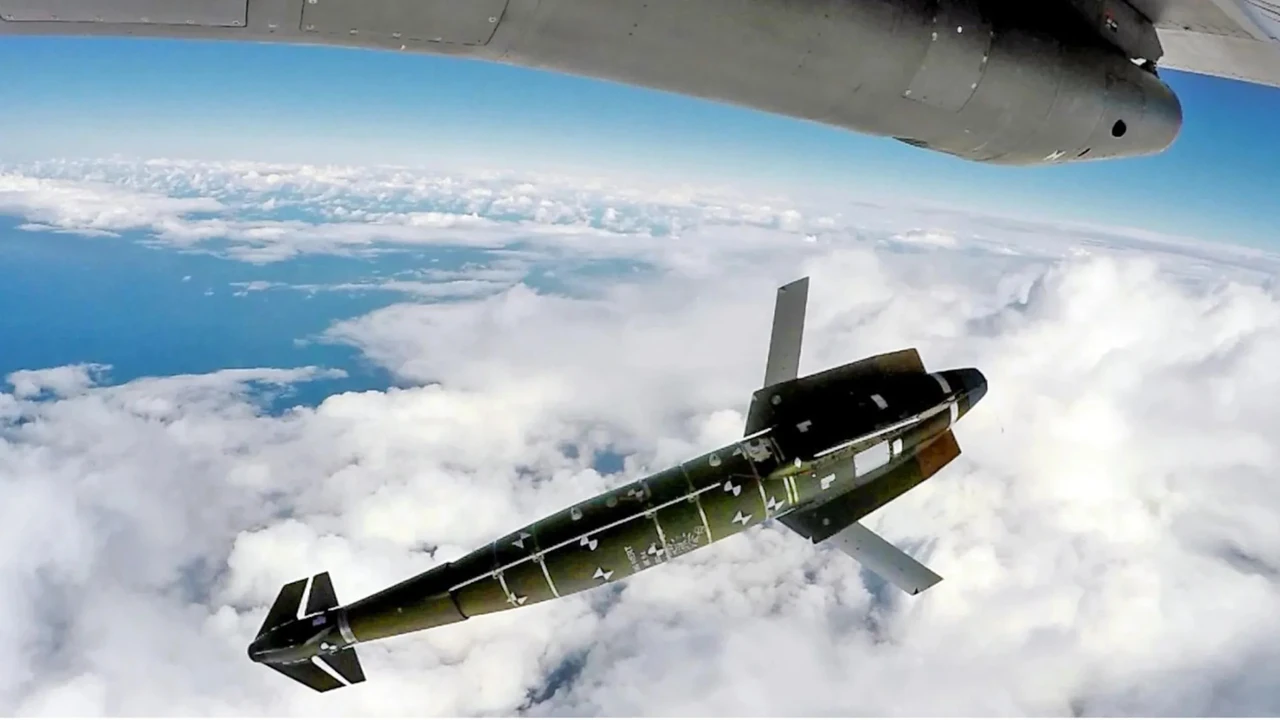

Paveway IV — це найсучасніша ітерація сімейства керованих авіабомб Paveway, створена компанією Raytheon UK на базі звичайної 500-фунтової бомби Mk 82. Вона поєднує супутниково-інерціальне наведення з лазерним на кінцевій стадії, що дозволяє зберігати високу точність у будь-яку погоду, вдень і вночі.
Конструкція включає вдосконалену комп’ютерну групу керування з датчиком висоти вибуху, SAASM-захищений GPS-приймач та багатофункціональний підривник Thales Aurora. Усе це спрямовано на максимальне ураження цілі при мінімальному впливі на навколишнє середовище. З 2008 року бомба перебуває на озброєнні Королівських ВПС Великої Британії та успішно застосовувалася в кількох конфліктах.
У 2024 році з’явилася інформація про можливу передачу Paveway IV Україні в рамках британської військової допомоги. Це робить детальне розуміння її можливостей, обмежень та особливостей інтеграції особливо важливим.
Еволюція від в’єтнамських лазерних бомб до Paveway IV
Сімейство Paveway з’явилося ще наприкінці 1960-х під час війни у В’єтнамі. Тоді американські ВПС вперше масово застосували лазерні головки самонаведення, перетворюючи звичайні «тупі» бомби на зброю, здатну влучати в конкретні мости, бункери чи техніку. Ранні моделі Paveway I та II залежали виключно від лазерного підсвічування цілі з літака або наземного оператора. Це давало високу точність у ясну погоду, але ставало марним за хмарності, диму чи вночі.
З часом з’явилися Enhanced Paveway II та III з додаванням GPS/INS. Paveway IV стала логічним продовженням цієї лінії. Розробники з Raytheon UK взяли за основу комп’ютерну групу керування від Enhanced Paveway II, суттєво її модернізували та додали до модифікованої бомби Mk 82 з підвищеною проникною здатністю. Головними вимогами британських військових стали: всепогодність, цілодобова робота, можливість перепрограмування цілі в повітрі та гарантоване зниження побічних втрат до рівня звичайної некерованої бомби при тій самій точності.
Результатом стала зброя, яка зберігає сумісність зі старими носіями, але відповідає вимогам сучасних операцій, де цивільні об’єкти часто знаходяться поруч із військовими цілями.
Конструкція Paveway IV: чотири ключові модулі
Paveway IV складається з чотирьох основних частин, які разом перетворюють звичайну бомбу на високоточний боєприпас.
Ніс містить лазерну головку самонаведення (так звану «пташку» або birdie head) та антени GPS. Саме тут відбувається прийом відбитого лазерного променя та сигналів супутників.
Центральну частину займає боєголовка — модифікована 225-кілограмова Mk 82 з наповнювачем PBXN-109, що відповідає стандартам нечутливих боєприпасів (Insensitive Munition). Вона витримує випадкові удари, пожежі та обстріл без детонації.
Хребет (hardback або spine) з’єднує всі елементи та забезпечує кріплення до літака через стандартні балкові замки. Тут розташовані електричні та механічні інтерфейси.
Хвіст несе керовані стабілізатори та виконавчі механізми, які змінюють траєкторію польоту за командами від системи наведення. Виробництвом хвостового оперення займається Portsmouth Aviation.
Така модульна архітектура спрощує логістику, ремонт та модернізацію. Заміна лише блоку наведення або підривника дозволяє адаптувати бомбу під нові завдання без переробки всієї конструкції.
Принцип роботи дворежимного наведення: GPS/INS як основа, лазер як фініш
Після скидання з літака Paveway IV спочатку використовує інерціально-супутникову систему (GAINS — GPS Aided Inertial Navigation System). Інерціальна частина відстежує прискорення та оберти за допомогою гіроскопів і акселерометрів, а GPS постійно коригує накопичувану похибку. SAASM-модуль захищає приймач від підміни сигналу (spoofing) та глушіння — критично важливо в умовах сучасної електронної боротьби.
Якщо лазерне підсвічування цілі доступне (з літака, дрона чи наземного пункту), бомба на кінцевій ділянці переходить у режим напівактивного лазерного наведення. Це підвищує точність і дозволяє вражати цілі, координати яких не були точно відомі заздалегідь або змінилися. Якщо лазер зникає (дим, хмари, перешкоди), система автоматично повертається до GPS/INS без втрати працездатності.
Додаткова функція — перепрограмування координат цілі безпосередньо в польоті перед скиданням. Пілот може отримати нову ціль від наземного коректувальника або дрона і ввести дані через інтерфейс літака. Датчик висоти вибуху (Height of Burst) у блоці керування дозволяє вибирати повітряний підрив на заданій висоті — корисна опція проти живої сили або легкої техніки на відкритій місцевості.
Багатофункціональний підривник і варіанти боєголовок
Підривник Thales Aurora MEHTF (Multi-Event Hard Target Fuze) — один із ключових елементів, що відрізняє Paveway IV від попередників. Він підтримує три основні режими: контактний підрив, відкладений (з затримкою після проникнення) та повітряний вибух на програмованій висоті.
Послідовне зведення (BWAM — Ballistic Weapon Arming Manoeuvre) вимагає від бомби пройти кілька «воріт» безпеки протягом польоту. Лише за дві секунди до очікуваного підриву підривник перевіряє факт скидання, курс і відсутність перешкод. Це значно знижує ризик випадкової детонації при технічних збоях.
Окремо розроблена протибункерна версія з компактним проникним стрижнем і відкидною обшивкою. Вона важить ті самі 225 кг, що й звичайна боєголовка, але за заявами розробників демонструє ефективність, порівнянну з важчою американською BLU-109 (907 кг). Така версія надійшла на озброєння Typhoon у 2019 році в рамках програми SPEAR Capability 1.
Платформи застосування та інтеграція
Paveway IV інтегрована на винищувачі Harrier GR9 (перший носій), Tornado GR4, Eurofighter Typhoon (основний носій сьогодні) та F-35B Lightning II. У 2015 році під час випробувань у США пілот-випробувач RAF вперше успішно скинув інертні Paveway IV з F-35 — це стало першим випадком застосування неамериканського боєприпаса в програмі F-35.
Інтеграція на новий тип літака вимагає значних витрат часу та коштів. Наприклад, тільки інтеграція на F-35B обійшлася у понад 100 мільйонів фунтів. Бомба сумісна з багатозамковими пусковими пристроями, що дозволяє Typhoon нести до шести-десяти одиниць залежно від конфігурації.
Для українських Повітряних сил інтеграція Paveway IV на F-16 виглядає найбільш реалістичною, оскільки платформа вже адаптована під західні боєприпаси. На радянських типах (Су-27, МіГ-29, Су-24) потрібні серйозні доопрацювання пілонів, систем електроживлення та, найголовніше, наявність лазерного цілевказівника (на борту літака або на зовнішньому носії). Без нього бомба може працювати лише в GPS/INS-режимі, втрачаючи частину своїх переваг.
Бойовий досвід: операції, в яких Paveway IV довела свою ефективність
Перше бойове застосування відбулося в Афганістані в рамках операції Herrick. Далі бомба використовувалася в Лівії (операція Ellamy), в Іраку та Сирії проти ІДІЛ (операція Shader). У 2015 році саудівські Typhoon вперше застосували Paveway IV проти цілей ІДІЛ у Сирії. У 2024 році британські Typhoon використовували її під час ударів коаліції по хуситських об’єктах у Ємені.
Оператори відзначають високу надійність і гнучкість. У багатьох випадках Paveway IV ставала основним боєприпасом Typhoon саме завдяки можливості працювати в складних метеоумовах та наявності повітряного підриву для ураження живої сили без створення великих воронок. Кількість скинутих бомб у Сирії та Іраку обчислювалася сотнями з боку RAF.
Поширені міфи про точні авіабомби та реальність Paveway IV
Міф 1: «Високоточна бомба завжди влучає з сантиметровою точністю».
Насправді проєктна кругова ймовірна похибка (CEP) становить близько 15 метрів або менше в будь-яку погоду. Реальна точність залежить від якості попереднього цілевказування, роботи GPS та наявності лазерного підсвічування. Це значно краще за некеровані бомби, але не «в яблучко» з будь-якої відстані.
Міф 2: «Лазерне наведення працює тільки при ясній погоді».
Дворежимна архітектура саме й створена для того, щоб GPS/INS забезпечував основну траєкторію, а лазер лише фіналізував ураження. За відсутності лазера бомба продовжує політ за інерційно-супутниковими даними без критичної втрати точності.
Міф 3: «Такі бомби — це зброя масового ураження».
Навпаки, Paveway IV проєктувалася з урахуванням вимоги, щоб побічні втрати не перевищували рівень звичайної 500-фунтової бомби при тій самій точності. Повітряний підрив і відкладений підрив дозволяють точніше адаптувати ефект ураження під конкретну ціль.
Міф 4: «Це дуже дорога зброя, яку можна використовувати лише в особливих випадках».
Вартість однієї одиниці коливається в межах 30–70 тисяч фунтів стерлінгів залежно від партії та комплектації. Для порівняння — крилата ракета Brimstone коштує значно дорожче, а Paveway IV дозволяє Typhoon нести більше боєприпасів за один виліт.
Порівняння з JDAM, Brimstone та іншими системами точного ураження
| Боєприпас | Тип наведення | Приблизна дальність (з висоти) | Ключова перевага | Обмеження |
| Paveway IV | GPS/INS + напівактивний лазер | до 25–30 км | Гнучкий підривник, всепогодність, низькі побічні втрати | Потрібен лазерний цілевказівник для максимальної точності |
| JDAM / JDAM-ER | GPS/INS (з крилами в ER-версії) | до 70+ км (ER) | Простота, низька вартість, велика дальність у ER | Відсутність лазерного каналу, менша гнучкість підриву |
| Brimstone | мм-хвильовий радар + лазер (в деяких версіях) | понад 20 км (ракета з двигуном) | Fire-and-forget, відмінно проти рухомих цілей | Вища вартість, менша кількість на борт |
| AASM Hammer | GPS/INS + лазер/інфрачервоний | до 50+ км (з прискорювачем) | Велика дальність, різні варіанти головок | Складніша логістика, вища ціна |
Paveway IV часто обирають саме тоді, коли потрібен баланс між вартістю, гнучкістю підриву та здатністю працювати без ідеальних погодних умов. Вона доповнює, а не замінює JDAM-ER чи Brimstone.
Поширені запитання про Paveway IV
Чи можна інтегрувати Paveway IV на F-16 ВПС ЗСУ?
Так, технічно можливо, оскільки F-16 вже адаптований під низку західних керованих боєприпасів. Потрібна сертифікація пілонів, програмного забезпечення та наявність лазерного цілевказівника (вбудованого або в контейнері).
Чим Paveway IV відрізняється від JDAM?
JDAM — це переважно GPS/INS-система без лазерного каналу. Paveway IV має додатковий лазерний режим для вищої точності на кінцевій ділянці та більш гнучкий підривник з повітряним вибухом.
Яка реальна точність у бойових умовах?
Проєктна CEP — близько 15 метрів або краще. У реальних операціях точність залежить від якості цілевказування та електронної обстановки, але стабільно перевищує можливості некерованих бомб у рази.
Чи є протибункерна версія і наскільки вона ефективна?
Так, існує варіант з проникним стрижнем. За заявами розробників, 225-кілограмова боєголовка демонструє результати, близькі до важчої американської BLU-109.
Скільки коштує одна бомба?
Орієнтовно 30–70 тисяч фунтів стерлінгів залежно від модифікації та обсягу партії. Це значно дешевше за крилаті ракети аналогічного класу.
Paveway IV продовжує залишатися одним із ключових інструментів Королівських ВПС і поступово входить до арсеналів союзників. Її поява в українському контексті може суттєво розширити можливості тактичної авіації, особливо якщо вдасться вирішити питання інтеграції та забезпечення лазерного цілевказування. Технологія, народжена з потреби поєднати точність, всепогодність та контроль над наслідками, сьогодні визначає стандарти для цілого класу авіаційних боєприпасів.
